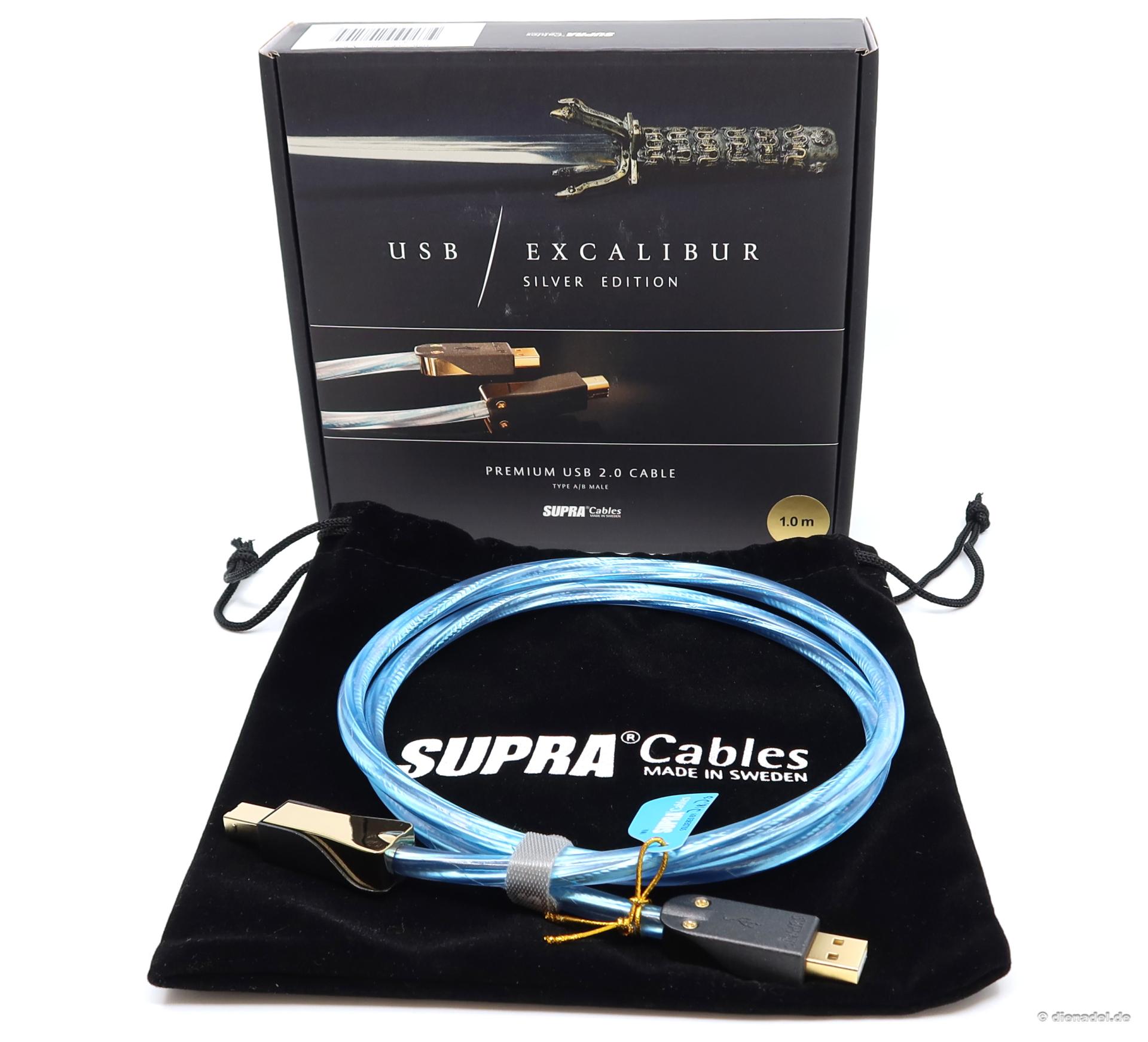

SUPRA USB 2.0 EXCALIBUR A-B
Dây SUPRA USB 2.0 EXCALIBUR A-B là mẫu dây USB đầu bảng của thương hiệu đến từ Thụy Điển, đặc biệt hoàn toàn sản xuất tại Thuỵ Điển.
Dây SUPRA USB 2.0 EXCALIBUR A-B được chế tác với mục tiêu không chỉ mang đến chất lượng truyền tải chất lượng dữ liệu âm thanh tối ưu mà còn giúp mang đến dòng điện được cách ly nhiễu xung. Hai phần dây truyền dữ liệu audio data và phần nguồn tín hiệu 5V được cách ly thành 2 phần riêng biệt với cấu trúc và chất liệu hoàn toàn khác nhau tối ưu cho mục đích riêng của chúng.

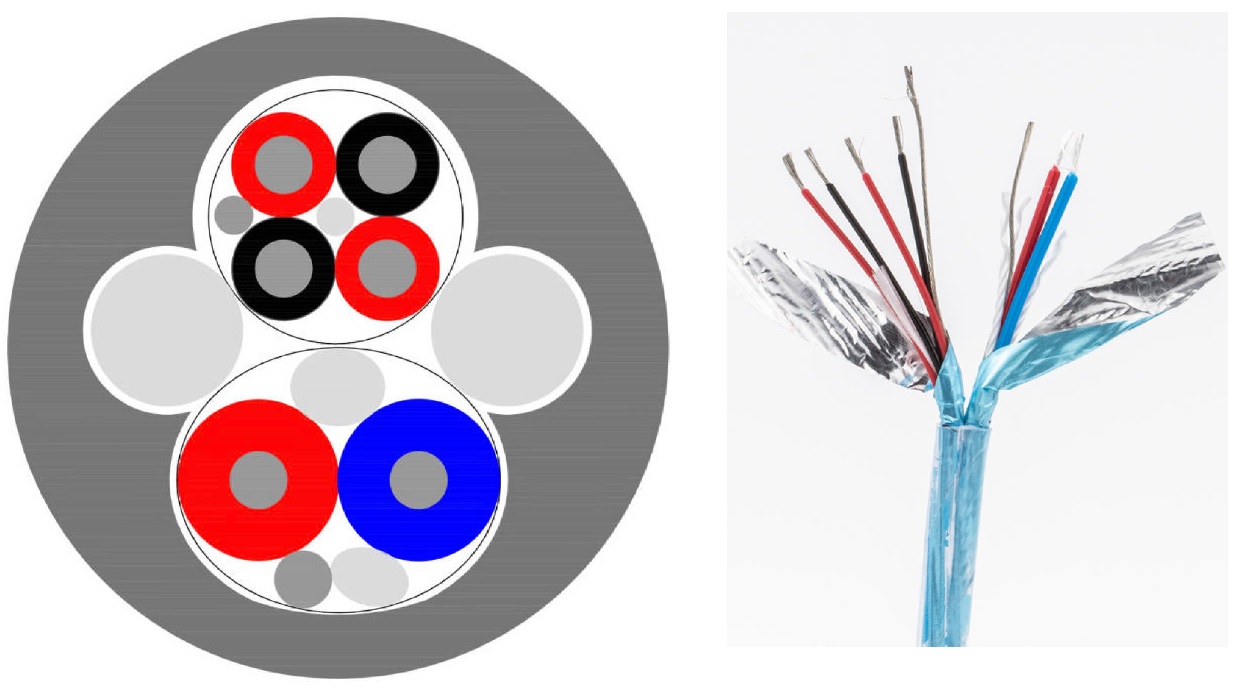

Phần dây đảm nhiệm truyền dữ liệu âm thanh có cấu tạo gồm hai dây chính cấu trúc xoắn đôi đảm nhận cho hai ngõ tín hiệu Data + và Data -, mỗi dây có tiết diện 0,24mm2 được cấu thành từ 19 sợi nhỏ hơn. Các lõi dây sử dụng chất liệu đồng OFC mạ bạc, với lớp mạ bạc chiếm đến 3.8% nhiều hơn so với các dây đồng mạ bạc thông dụng. Điều này cực kỳ quan trọng vì đối với tín hiệu digital có tần số cao đến cực cao sẽ chủ yếu truyền trên lớp vật liệu bề mặt (Hiệu ứng bề mặt - Skin Effect)
Phần nguồn được thiết kế theo cấu trúc Star Quad gồm 4 sợi xoắn vào nhau. Mỗi dây cũng có tiết diện 0,24mm2 và được cấu thành từ 19 sợi dây nhỏ, vì là dây truyền Power nên việc tăng tiết diện là điều rất cần thiết. Việc này đảm bảo độ ổn định của các thiết bị sử dụng nguồn trực tiếp từ cổng USB.
Giáp : đường dây tín hiệu và dây cấp nguồn đều được cách ly bọc shield ALU/PET foil + drain wire riêng biệt.
Chất cách điện : sử dụng chất liệu PE chất lượng cao, lớp vỏ ngoài bằng PVC trong suốt mang nét đặc trưng của dòng dây EXCALIBUR

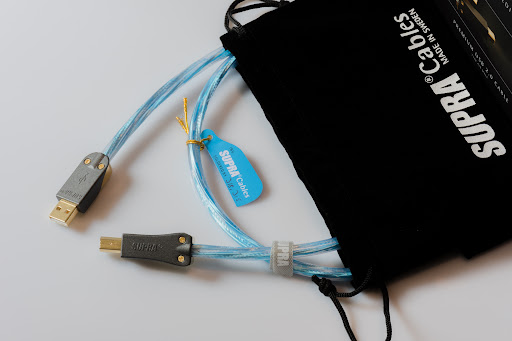

Phần đầu cắm có lớp vỏ hoàn toàn bằng kim loại có độ dày chống nhiễu tốt hơn và độ nặng giúp chống rung tốt hơn hẳn các loại đầu USB cơ bản thường thấy. Phần tiếp điểm mạ vàng 24K đảm bảo tiếp xúc ổn định và lâu dài.
THÔNG SỐ KỸ THUẬT
Mechanical Specifications
| Standard | USB 2.0 Hi-Speed | |
| Connectors | USB A male ► USB B male | |
| Signal Direction | Bi-directional | |
| Application Examples | Computer peripherals, DAC's | |
| Data transfer rate | 480 | Mbit/s |
| Solder Tin | Almit SR-34 Super | |
| Cable strain relief | Cable Clamp |
Electrical properties
| Number of pairs | 2 | pieces |
| Lead area Power | 4 x 0.24 / 23 Star Quad | mm2 / AWG |
| Lead area Data | 2 x 0.24 / 23 Twisted | mm2 / AWG |
| Number of strands | 19 | pieces |
| Strand dimension | Ø 0.127 | mm |
| Lead material power | Tin plated oxygen-free 5N copper | |
| Lead material data | Silver plated oxygen-free 5N copper | |
| Insulation | Low capacitance PE | |
| Shielding | Aluminized PET foil | |
| Jacket | Heat and age resistant PVC | |
| Flame retardant | No | |
| External dimension | Ø 7.3 | mm |
Electrical performance
| Data transfer rate | 480 | Mbit / s |
| Impedance | 90 | Ohm |
| Velocity factor | 0.66x | C (speed of light) |
