Trở kháng 75 ohm của dây đồng trục coaxial nghĩa là gì?

1564
17/09/2019 03:04:44

Rất nhiều cáp video và kỹ thuật số có trở kháng 75 Ohm. Điều đó có nghĩa là gì?

Trở kháng 75 Ohm là giá trị được chấp nhận trên toàn thế giới đối với tất cả các loại kết nối tín hiệu tần số cao bằng cáp đồng trục Coaxial. Trở kháng trong trường hợp này là một từ khác cho giá trị của điện trở của dòng điện xoay chiều AC : Một điện áp xoay chiều đặt ở một đầu cáp dẫn đến một dòng điện xoay chiều chạy vào cáp. Tỷ lệ điện áp trên cường độ dòng điện được gọi là trở kháng. Khi bạn đo cáp đồng trục coaxial 75 Ohm giữa lớp giáp và lõi của nó bằng đồng hồ đo Ohm bạn sẽ không đo được 75 ohm vì lúc này bạn đang đo 1 mạch hở. Điều này là do đồng hồ của bạn đo bằng cách sử dụng dòng điện một chiều DC, tức là đo điện trở DC, không phải điện trở AC.

Equivalent circuit showing stray capacitance and inductance.

Voltage charges capacitance, current charges inductance.

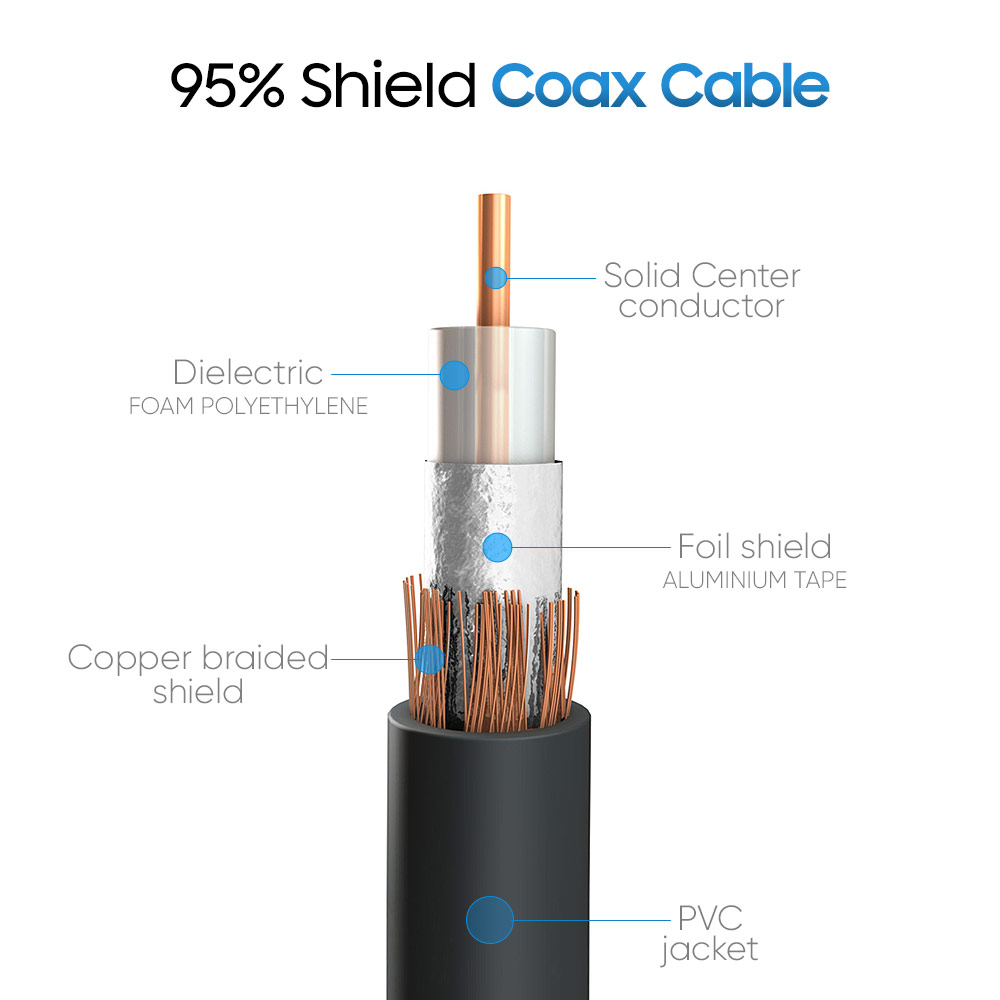

Giá trị trở kháng AC của cáp đồng trục (= impedance) phát sinh từ điện dung giữa lõi dây trung tâm và lớp giáp cũng như từ độ tự cảm dòng điện của lõi dây trung tâm và lớp giáp (vì dây dẫn phát sinh hiệu ứng tương tự tụ điện và cuộn cảm). Điện dung và độ tự cảm này được phân phối dọc theo toàn bộ chiều dài cáp và ở tần số cao hơn, sự tương tác của chúng cho phép năng lượng tín hiệu điện truyền dọc theo cáp ở dạng sóng điện từ - giống như sóng vô tuyến hoặc sóng trong ao, nhưng được truyền rất hiệu quả trong cáp.

Các giá trị điện dung và điện cảm cáp trên mỗi mét tạo thành các thông số xây dựng điển hình của cáp đồng trục. Điện dung và độ tự cảm này phải thể hiện tổn thất điện thấp và rất ổn định dọc theo toàn bộ chiều dài cáp để đạt được cáp trở kháng riêng 75 Ohm tốt cho phép truyền năng lượng tín hiệu tối đa qua phổ tần số rộng. Sự truyền năng lượng tối đa này rất giống với bộ khuếch đại và loa, ví dụ, bộ khuếch đại công suất của bạn tạo ra công suất đầu ra cao nhất (điện áp * dòng) ở mức 8 Ohm.

Cáp Balance cũng 75 ohm?

Cáp balance thông thường có trở kháng cao hơn, như loại AES / EBU tiêu chuẩn 110 Ohm để truyền âm thanh kỹ thuật số chuyên nghiệp. Trong các ứng dụng đặc biệt, cáp balance 75 Ohm có thể được áp dụng, nhưng bố cục của thiết kế là khác nhau và điện dung giữa hai dây dẫn có phần cao hơn.

Theo Van den hul
